动力博石 | 浅谈金相显微镜、生物显微镜和扫描电子显微镜

发布时间：

2023-09-22

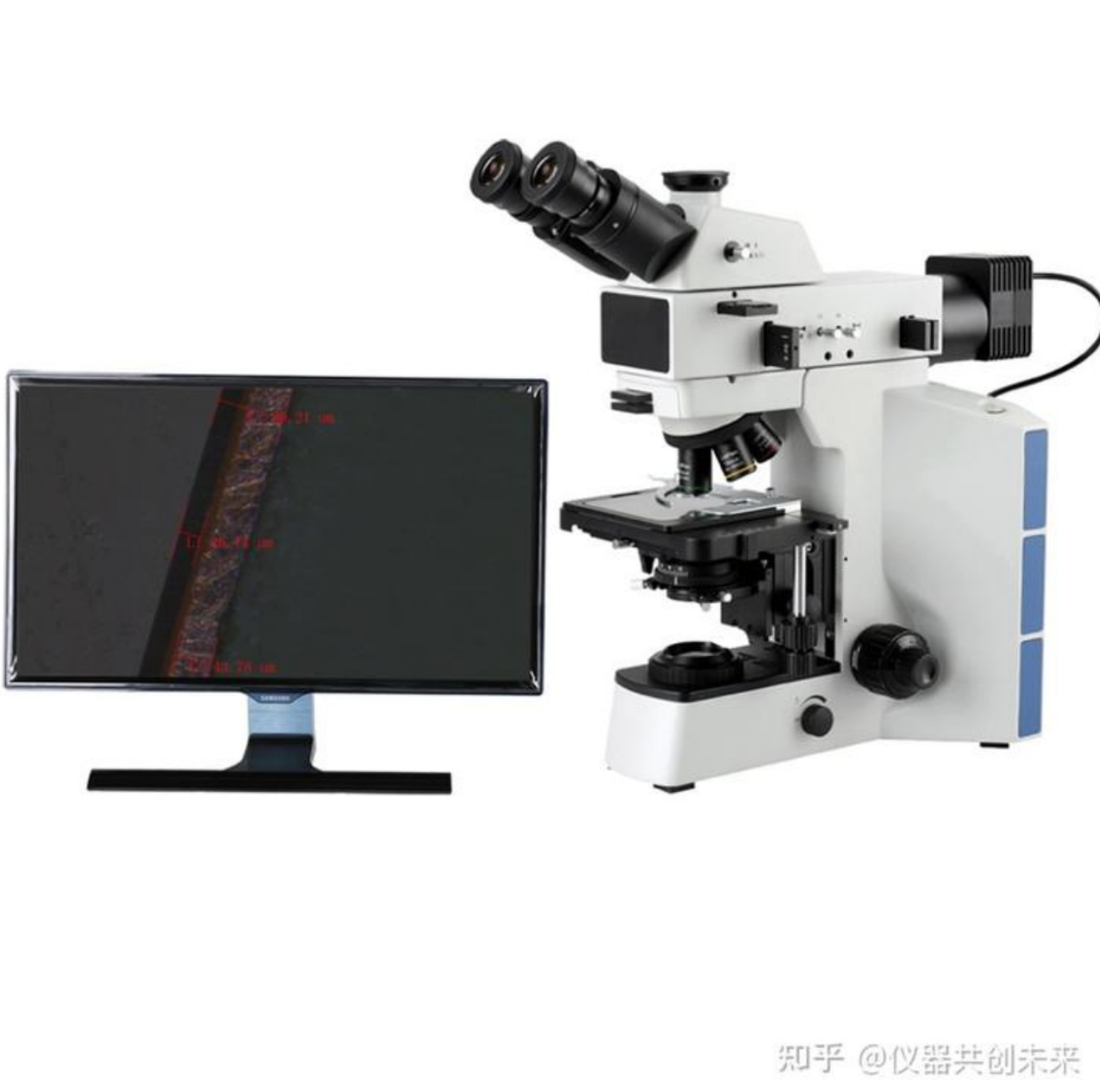

金相显微镜(metallurgical microscope)是用入射照明采用反射光成像来观察金属试样表面(金相组织)的显微镜，它是将光学显微镜技术、光电转换技术、计算机图像处理技术完美地结合在一起而开发研制成的高科技产品，可以在计算机上很方便地观察金相图像，从而对金相图谱进行分析，评级等以及对图片进行输出、打印。金相显微镜是光学显微镜的一种，分辨率相对电镜小，微米级分辨率，放大倍数从几倍到几百倍，但它易于操作、视场较大、价格相对低廉。金相显微镜在工业测量里面，精度大于影像测量仪。

生物显微镜是利用光学原理（光折射/透射）通过一组透镜放大目标物体，分析生物切片、生物细胞、细菌等微生物，如活组织，针对的是透明或者半透明物。生物显微镜的放大倍数一般做到2000倍左右，工作距离小，景深小。广泛应用于细胞学、寄生虫学、肿瘤学、免疫学、基因工程、工业微生物学、植物学等领域。

扫描电子显微镜（Scanning Electron Microscope，SEM）于1965年左右发明，其利用二次电子、背散射电子及特征X射线等信号来观察、分析样品表面的形态、成分、元素分析等特征，是介于透射电镜和光学显微镜之间的一种微观形貌观察方法。

扫描电镜可配备X射线能谱仪（EDS）、X射线波谱仪（WDS）和电子背散射衍射（EBSD）等附件，使分析显微组织、织构、取向差和微区成分同时进行。还可在样品室内配备加热、拉伸测试等装置，从而对样品进行原位、动态分析。SEM的不足：

分辨率不及TEM和AFM（原子力显微镜），不能观察到物质的分子和原子像；
试样需置于真空环境下观察，限制了样品的类型；
只能观察样品表面形貌，表面以下结构不能探测；
没有高度方向信息；
不能观察液体样品。

金相显微镜和扫描电子显微镜，两者存在很大的区别，主要有以下几方面:

光源不同：金相显微镜采用可见光作为光源，常用钨丝灯、卤素灯、钠灯等，扫描电镜采用电子束作为光源成像。
原理不同：金相显微镜利用几何光学成像原理进行成像﹐扫描电镜利用高能量电子束轰击样品表面，激发出样品表面的各种物理信号，再利用不同的信号探测器接受物理信号转换成图像信息。
分辨率：金相显微镜因为光的干涉与衍射作用﹐分辨率只能局限于0.2-0.5um之间。扫描电镜因为采用电子束作为光源，其分辨率可达到 1-3nm之间，因此金相显微镜的组织观察属于微米级分析，扫描电镜的组织观测属于纳米级分析。
景深：一般金相显微镜的景深在2-3μm 之间，因此对样品的表面光滑程度具有极高的要求，所以制样过程相对比较复杂。扫描电镜的景深则可高达几个mm。
倍率：扫描电子显微镜可以从几倍到几万倍的连续可调
配置：扫描电子显微镜可配备 X射线能谱仪EDS、X射线波谱仪WDS、电子背散射衍射仪EBSD，价格高昂。

随着工业的发展，金相显微镜已广泛地应用于电子、化工和仪器仪表行业，用来观察不透明物质的表面现象进行研究分析等工作；芯片、印刷电路板、液晶板、线材、纤维、镀涂层以及其它非金属材料等，对一些表面状况进行研究分析等工作。金相显微镜观察金属组织的金相成分分布等，可得出产品的某些性能，如机械性能、产品生产中的缺陷，从而为生产提供建议，改进某些工艺流程。

图片转载自：知乎@仪器共创未来

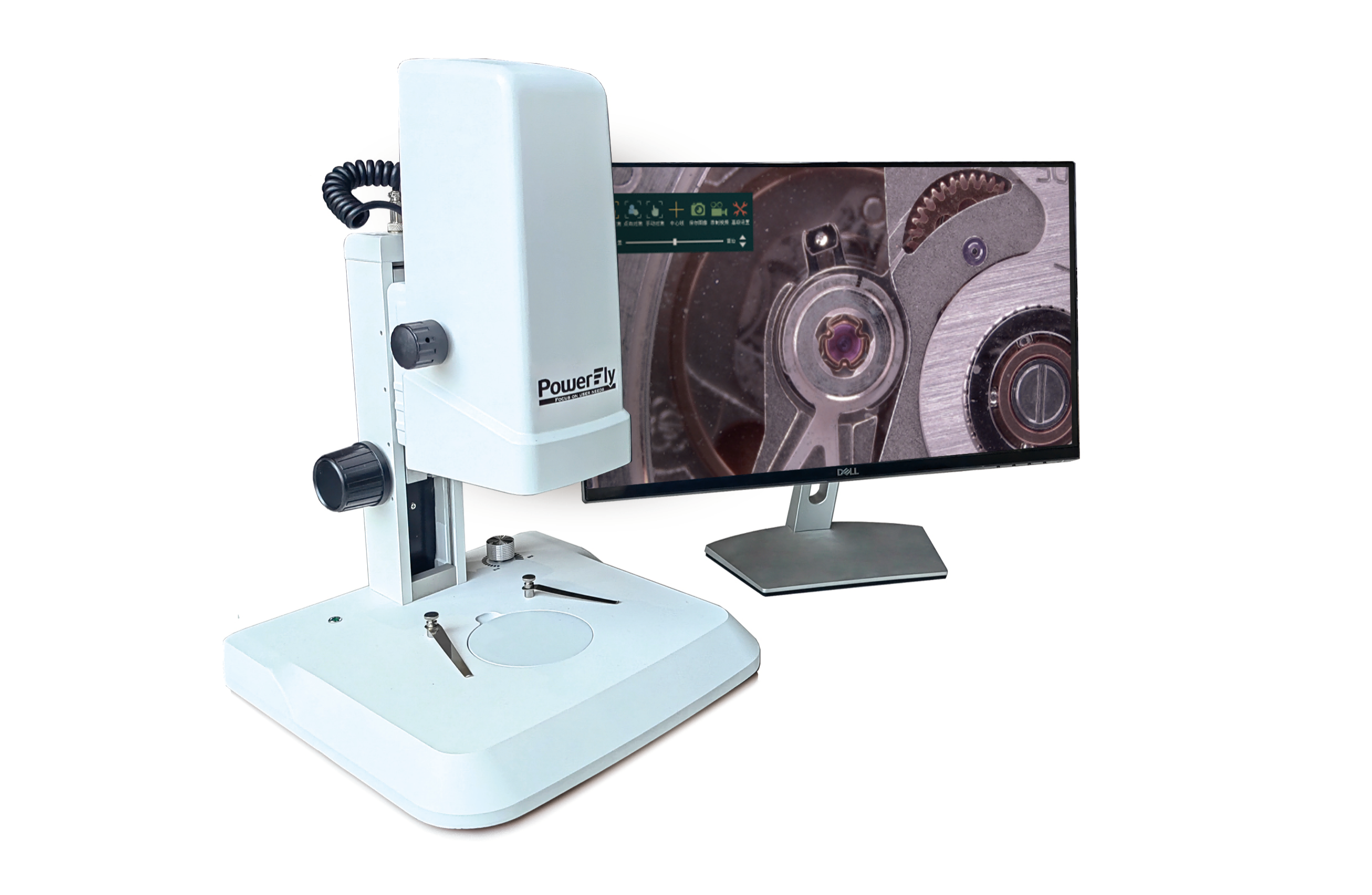

动力博石自主研发的自动对焦视频显微镜（PF-VZ1000），可用U盘存储图像和视频的自动对焦视频显微镜。产品采用一体化机身设计，具有光源切换、连续变倍、自动对焦等功能，针对厂线人工品检环节，可在显示器上以全新的角度观察样品，无需使用目镜，千倍级放大，细节一览无余。并能够显示及保存高品质全彩色静态图像、动态高清图片。

自动对焦视频显微镜（PF-VZ1000）广泛应用于精密五金/陶瓷/塑胶行业、3C电子行业、半导体行业、模具/刀具/钟表/电镀行业。

动力博石——自动对焦视频显微镜（PF-VZ1000）

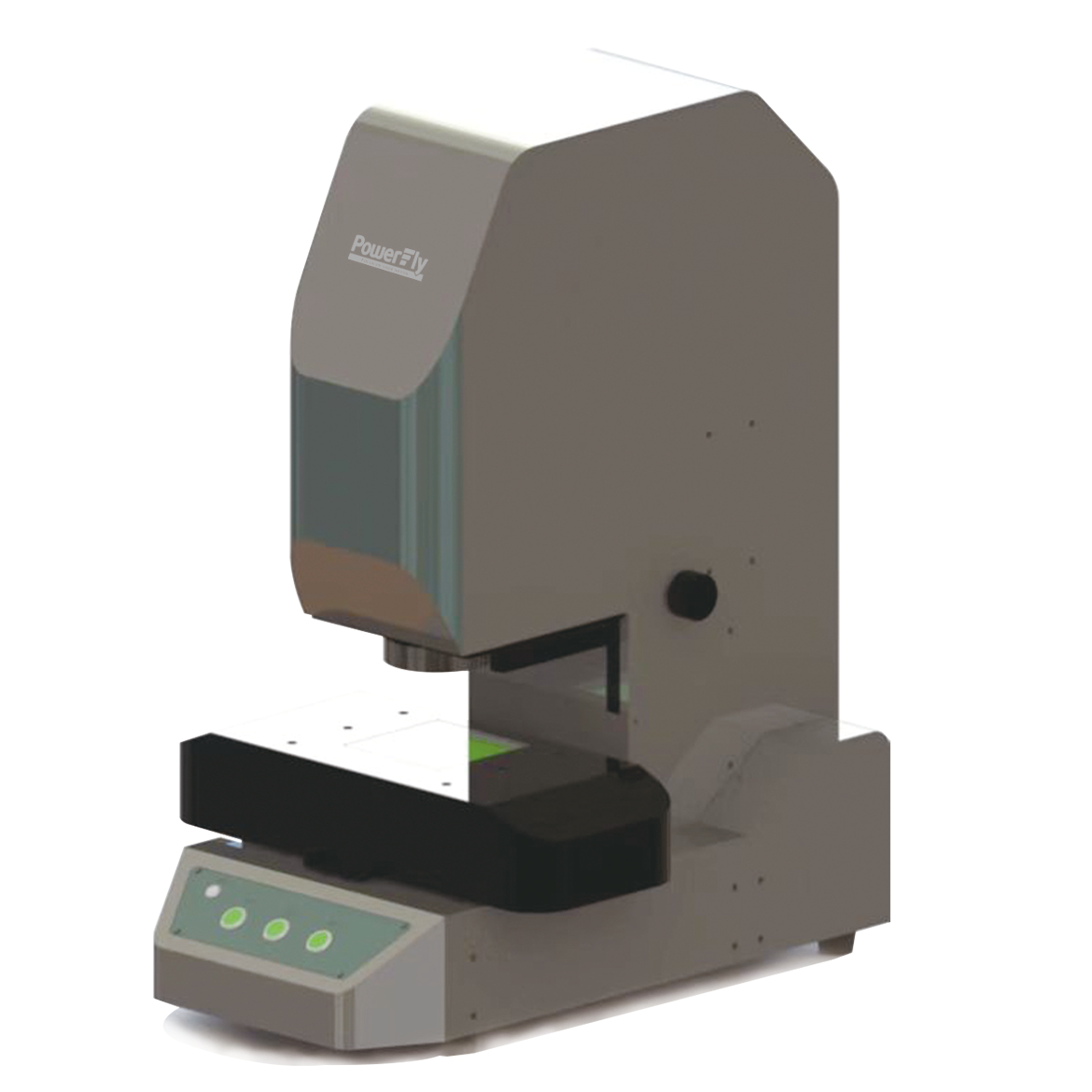

为实现微小特征的大范围测量，将显微成像与传统影像测量相结合，动力博石自主研发微纳尺寸测量仪（PF-BSS01）。产品配置电动变倍镜头，可自动切换到不同的倍率，探测各种精密微观二维尺寸特征；尺寸测量功能丰富，可进行各种二维尺寸点、线、圆等的测量和形位公差的评价。

微纳尺寸测量仪（PF-BSS01）广泛应用于印制电路板微切片、精密机械零件、晶圆刻蚀微结构、光通讯器件、精密模具、磁性材料、精密冲压、手机精密配件、医疗器械、钟表、刀具、计量检测等领域。

动力博石——微纳尺寸测量仪（PF-BSS01）
